IPX9K komore za ispitivanje vodenim prskanjem su ključni alati u procjeni vodootpornosti proizvoda pod visokim pritiskom i visokotemperaturnim mlazom vode. Ovaj test simulira oštra okruženja s kojima se proizvodi mogu susresti u stvarnim scenarijima, kao što su industrijske postavke ili primjene na otvorenom. Uobičajeno pitanje koje se postavlja je da li ove komore mogu efikasno testirati proizvode složenih oblika. Kao dobavljač IPX9K ispitnih komora za raspršivanje vode, detaljno ću istražiti ovo pitanje u ovom postu na blogu.
Razumevanje standarda IPX9K
Standard IPX9K dio je koda za zaštitu od ulaska (IP), koji klasificira stepen zaštite koju osigurava kućište od ulaska vode i čvrstih predmeta. "9K" u IPX9K posebno se odnosi na test vodenog mlaza pod visokim pritiskom i visokom temperaturom. Prema ovom standardu, ispitni uređaj prska vodu pod pritiskom od 80 - 100 bara sa udaljenosti od 100 - 150 mm na temperaturi između 80°C - 95°C. Voda se raspršuje iz četiri različita ugla kako bi se osigurala sveobuhvatna izloženost.
Izazovi koje postavljaju složeni - oblikovani proizvodi
Proizvodi složenih oblika, poput onih s nepravilnim površinama, dubokim žljebovima ili višestrukim izbočinama, predstavljaju jedinstvene izazove tokom IPX9K testa raspršivanjem vode.
Jedan od glavnih problema je neravnomjerna raspodjela pritiska vode. Mlaz vode pod visokim pritiskom možda neće ravnomjerno doseći sva područja proizvoda složenog oblika. Na primjer, u proizvodu s dubokim žljebovima, voda možda neće u potpunosti prodrijeti u žljebove, što dovodi do netočnih rezultata ispitivanja. Ako test ne izloži sve dijelove proizvoda potrebnom pritisku i temperaturi vode, proizvod može proći test iako možda nije u potpunosti zaštićen u stvarnim uvjetima.
Drugi izazov je potencijal da se voda akumulira u određenim područjima složenog oblika. Ovo može stvoriti lažni osjećaj zaštite jer nakupljena voda može djelovati kao pufer, smanjujući efektivni pritisak na površinu proizvoda. Osim toga, oblik proizvoda može uzrokovati da se mlazovi vode sklone ili rasprše, mijenjajući predviđene uvjete ispitivanja.
Kako IPX9K ispitne komore za raspršivanje vode rješavaju ove izazove
Moderne IPX9K testne komore za raspršivanje vode dizajnirane su s naprednim karakteristikama za prevazilaženje izazova koje postavljaju proizvodi složenog oblika.
Jedna ključna karakteristika je podesivi sistem mlaznica. Ove komore su opremljene mlaznicama koje se mogu podesiti u smislu kuta, visine i razmaka. Manipuliranjem ovim varijablama moguće je usmjeriti mlazove vode prema različitim dijelovima proizvoda složenog oblika. Na primjer, ako proizvod ima veliku izbočinu na jednoj strani, mlaznice se mogu podesiti kako bi se osiguralo da vodeni mlaz udara u izbočinu pod pravim kutom i pritiskom.
Neke ispitne komore također dolaze s rotirajućom platformom. Proizvod složenog oblika može se postaviti na ovu platformu, a kako se okreće, sve strane proizvoda su izložene mlazu vode. Ova rotacija pomaže u osiguravanju ravnomjernije raspodjele vode i testiranja. Brzina rotacije se ponekad može podesiti prema specifičnim zahtjevima testa.
Pored toga, napredni kontrolni sistemi su integrisani u ove komore. Ovi sistemi omogućavaju preciznu kontrolu pritiska vode, temperature i trajanja testa. Preciznom kontrolom ovih parametara moguće je stvoriti konzistentne i pouzdane uslove ispitivanja, čak i za proizvode složenog oblika. Na primjer, ako proizvod zahtijeva nešto veći pritisak vode u određenom području zbog svog oblika, kontrolni sistem se može programirati da isporuči ovaj prilagođeni test.
Stvarni - svjetski primjeri kompleksa za testiranje - oblikovani proizvodi
Razmotrimo neke primjere iz stvarnog svijeta proizvoda složenog oblika koji se mogu testirati korištenjem IPX9K ispitne komore za prskanje vode.
Automobilske komponente često imaju složene oblike. Na primjer, upravljačke jedinice motora (ECU) smještene su u kućištima s različitim izrezima, konektorima i nepravilnim površinama. Ove komponente moraju biti zaštićene od prodiranja vode, posebno u teškim uslovima vožnje. IPX9K komora za testiranje vodenog prskanja može se koristiti za testiranje vodootpornosti ovih ECU-ova. Podešavanjem mlaznica i korištenjem rotirajuće platforme, ispitna komora može osigurati da su svi dijelovi kućišta ECU izloženi mlazovima vode pod visokim pritiskom i visokim temperaturama.
Industrijski senzori su još jedan primjer. Ovi senzori se često postavljaju na otvorenom ili industrijskom okruženju gdje su izloženi vodi i drugim elementima. Mnogi industrijski senzori imaju složenu geometriju za prilagođavanje različitih funkcija, kao što su višestruki senzorni elementi ili montažni nosači. IPX9K testna komora može pomoći proizvođačima da provjere vodootpornost ovih senzora, osiguravajući njihovu pouzdanost na terenu.
Komplementarne komore za testiranje
U nekim slučajevima, pored IPX9K ispitne komore za raspršivanje vode, mogu se koristiti i druge vrste ispitnih komora kako bi se pružila sveobuhvatnija procjena vodootpornosti proizvoda.
TheKomora za ispitivanje ulaska vodemože se koristiti za preliminarno testiranje. Ova komora može simulirati različite nivoe prodora vode, uključujući uranjanje i kapanje, što može biti korisno za razumijevanje osnovnih sposobnosti vodootpornosti proizvoda prije nego što se podvrgne rigoroznijem testu IPX9K.

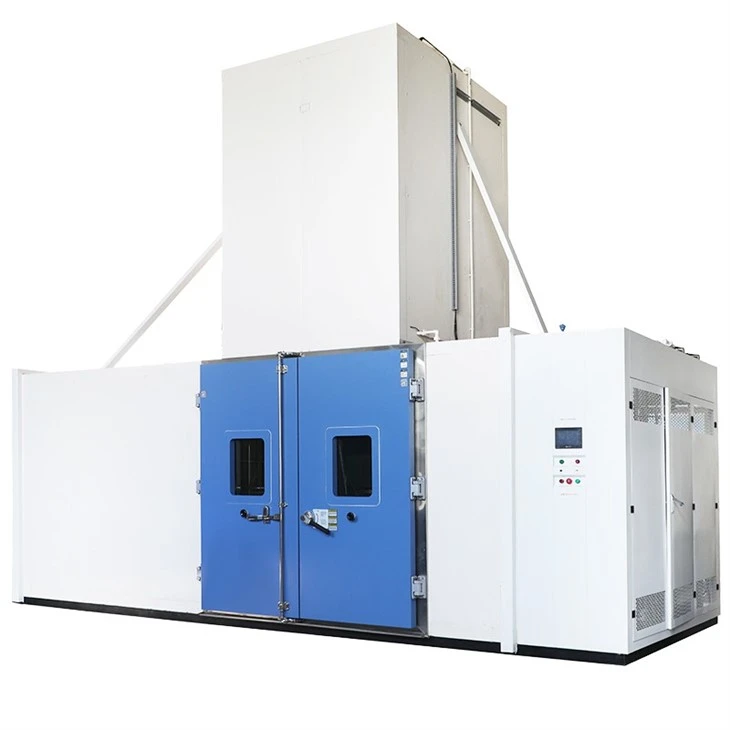

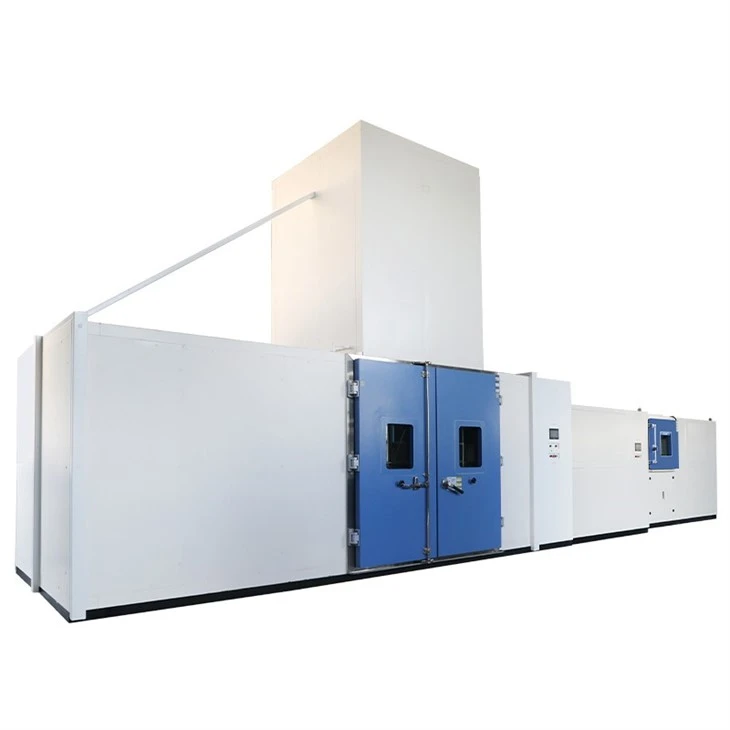

TheKomora za ispitivanje kišetakođe je vredan. Može da simulira uslove kiše izazvane vetrom, što je uobičajen scenario u stvarnom svetu. Prvo testiranjem proizvoda složenog oblika u ovoj komori, proizvođači mogu bolje razumjeti kako se proizvod ponaša pod dinamičkom izloženošću vodi.
TheUL 50E Tušje druga opcija. Ovaj test je specifičan za kućišta koja se koriste u električnoj opremi. Može pružiti dodatni uvid u vodootpornost kućišta složenog oblika, posebno onih sa električnim komponentama unutra.
Zaključak i poziv na akciju
U zaključku, IPX9K komore za ispitivanje vodenim prskanjem su sposobne da testiraju proizvode složenih oblika. Kroz napredne karakteristike kao što su podesive mlaznice, rotirajuće platforme i precizni kontrolni sistemi, ove komore mogu prevazići izazove koje postavlja nepravilna geometrija. Komplementarne komore za ispitivanje takođe mogu poboljšati proces testiranja, pružajući sveobuhvatniju procenu vodootpornih sposobnosti proizvoda.
Ako ste na tržištu za IPX9K ispitnu komoru raspršivanjem vode ili bilo koju od gore navedenih komplementarnih komora za ispitivanje, preporučujem vam da se obratite kako biste razgovarali o vašim specifičnim zahtjevima. Imamo širok spektar proizvoda i možemo prilagoditi rješenja za testiranje kako bi zadovoljila vaše potrebe. Bilo da ste proizvođač automobilskih komponenti, industrijskih senzora ili drugih proizvoda, možemo vam pomoći da osigurate vodootpornost vaših proizvoda kroz pouzdano i precizno testiranje.
Reference
- Standardi Međunarodne elektrotehničke komisije (IEC) koji se odnose na ispitivanje IPX9K.
- Tehnička literatura vodećih proizvođača ispitnih komora.
